開箱/封箱系列
自動裝盒機
所屬類別: 開箱/封箱系列
珠海市冠浩機械設備-多功能裝盒機是我公司研制的新產品具有體積小,重量輕,應用范圍廣,生產效率高,可一機多用等優點,同時,本機可與多種包裝機聯線使用,達到最佳效果,并可滿足國家藥品生產質量管理規范——“GMP”的要求。
適用行業:
咨詢熱線: 13680359777
詳情介紹

                                                                    GH-HC02全自動裝盒機

 珠海市冠浩機械設備-多功能裝盒機是我公司研制的新產品具有體積小,重量輕,應用范圍廣,生產效率高,可一機多用等優點,同時,本機可與多種包裝機聯線使用,達到最佳效果,并可滿足國家藥品生產質量管理規范——GMP的要求。



一、 用途及使用范圍

GH-HC02多功能裝盒機能夠?qū)⒏鞣N規格的藥板、中藥制品、小型長體有規則物品及一些食品等可靠地裝入規格特定的紙盒中,并將紙盒封好送出。適用于各種藥品的包裝、食品的包裝、化妝品的包裝及相關行業的小型器皿的包裝,使用范圍廣泛,同時根據用戶的不同使用要求,可定期更換產品,且模具生產周期短,裝配及調試簡便,即適用于大批量單一品種的生產,同時又可以滿足用戶小批量多品種的生產。

、包裝的使用

由于包裝盒的好壞直接影響到最后的包裝質量,因此,本機對包裝盒的質量有較高的要求。一般紙盒用紙250g/m2-350g/m2進口白板制成,同時對包裝盒的制作工藝有一定的要求。

對本機說明書用紙的要求為:40g/m2-70g/m2紙,要求剪裁平整潔凈,無紙毛,無卷邊、荷葉邊、砂粒、硬質塊及在不加力作用下的分層現象。

三、主要技術參數

主電機功率:         1.5KW

設計最大生產能力:   60/

整機外形尺寸:       3300×1500×1800mm(長×寬×高)

整機重量:           1200Kg

紙盒尺寸范圍:GH-HC02   最大150×80×50mm(長×寬×高)

                              最小70×20×15mm(長×寬×高)

                   GH-HC02 最大250×150×70mm(長×寬×高)

                             最小100×80×20mm(長×寬×高)

說明書紙張范圍:     最大260×190mm(長×寬)

                          最小100×100mm(長×寬)

噪音:               小于85分貝





四、機器的運輸及安裝

請仔細檢查機器是否保持正常情況和完善狀態,同時根據《裝箱單》清檢機器的各部件是否完善,如發現有任何部件缺損,請速與我公司取得聯系。



機器的運輸

只用大麻繩,應避免用鐵鏈或鋼絲繩,繩子應通過機器的各個突出部分,所有機器的接觸面都必須用橡膠、海綿等彈性物體進行保護。



機器的安裝:

    1. 本機屬于外包裝設備,可安裝在通風條件良好、照明充足的潔凈室內。

    2. 機器四周要留有1.5m寬度的工作空間,以便于操作和維修。

    3. 380V-50HZ三相交流電源,并可靠接地。

    4. 機器必須安裝在較為平坦的地面,當機器安裝完畢后,應用水平儀檢查整機是否水平。如不平,可通過機器的四個腳進行調整。

    5. 當機器安裝完畢后,仔細檢查機器各零件是否有松動現象。如果有,應迅速排除。為防止生繡,機器在包裝發運前都用油脂覆蓋,因此在機器啟動之前,應清除機器表面的多余油脂。清除時,應用纖維棉布和酒精。清除后,對各潤滑點進行重新加油。



      五、正常使用條件

      環境溫度:20±10

      壓縮空氣:0.5Mpa流量大于0.6m3/min

      操作人員:1——2

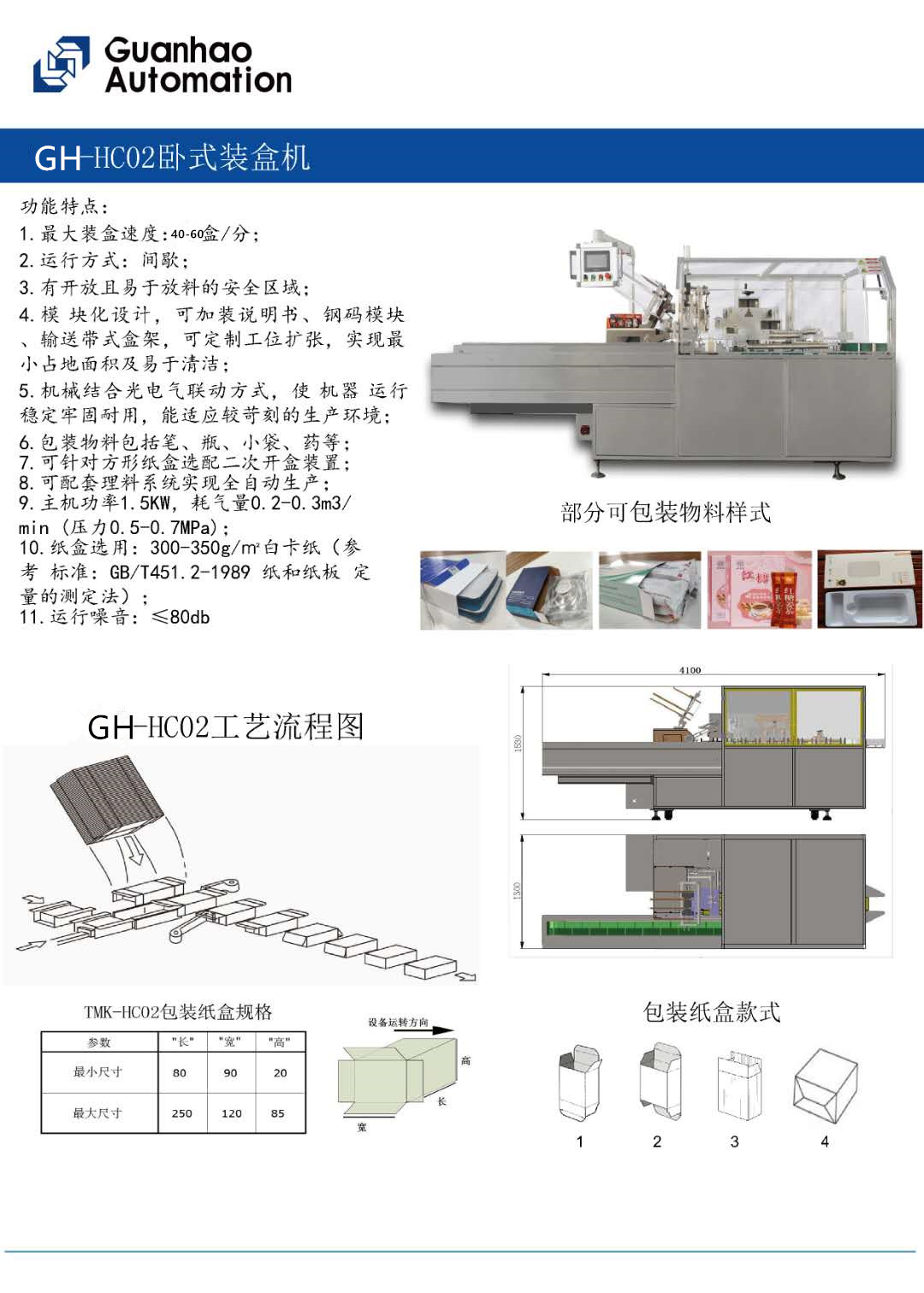

      六、主機機構及機械工作原理 (見圖1:工作流程圖)

          本機器采用一系列復雜的傳動,模仿人的動作來自動完成下盒、開盒、折疊說明書、裝藥(說明書)及封盒等工序的。該機的工作流程如下。

          本機使用的真空是由真空泵或用ZL112真空發生器(SMC)。

          由人工放置在折紙機上的說明書,在壓縮空氣及真空氣的共同作用下,被吸入折紙機,按照用戶的要求被折疊成形后,經過旋轉紙夾的輸送,被送到走紙鏈條上,并由走紙鏈條帶動走到推藥工位等待推藥。當位于前板的傳感器S5檢測到走紙鏈條上有說明書時,將反饋信號傳遞給主機控制中心-可編程控制器(簡稱PLC)。此時,:PLC將控制真空電磁閥在特定的時間產生真空,利用吸盒機構將由人工放置在紙盒庫中的紙盒吸出,送到走紙鏈條上并開盒,然后由走盒鏈條帶動走到推藥工位等待推藥。



          當紙盒正確地從庫中被吸出,落在鏈條上,位于下端的傳感器S1無信號輸出,當紙盒在吸下過程中出現故障(如卡?。?,則壓盒桿向上翻起,PLC發出控制信號,使主機停止運轉,并等待故障排除后重新啟動。當紙盒被正確吸下放入走盒鏈條上時,位于中間板上的傳感器S3可以檢測到有盒信號,PLC將控制橫向推藥機構在特定的時間內將藥板從庫里推出,當無紙盒時,PLC將控制橫向推藥機構在特定時間內停止推藥并使主機急停。



      S3傳感器正確無誤地檢測到信號時,縱向推藥機構將藥板及說明書推入盒中。在藥板庫的下方,裝有一個推藥檢測傳感器S4,當藥板從庫中推出時,如果發生卡藥現象,則由S9傳感器檢測出來,并迅速反饋給PLC主機,在PLC主機的控制下實現急停剎車。



      當說明書、紙盒和藥板都準確無誤的到達推藥工位后,即一起被縱向推藥機構推向盒中,如果在此過程中出現卡滯現象,位于推藥桿上的過載裝置將起作用,此時,傳感器S6將發出信號,PLC將使主機停機。



      當藥板和說明書準確地推入盒中時,紙盒在走盒鏈條的帶動下將繼續向前移動。經過打批號裝置上,將鋼字打上后進入封盒工位。在出口傳送帶上裝有廢品剔除裝置,可以將前面藥板檢測有問題的廢品全部剔除,以確保出來的小盒全部為合格品。
